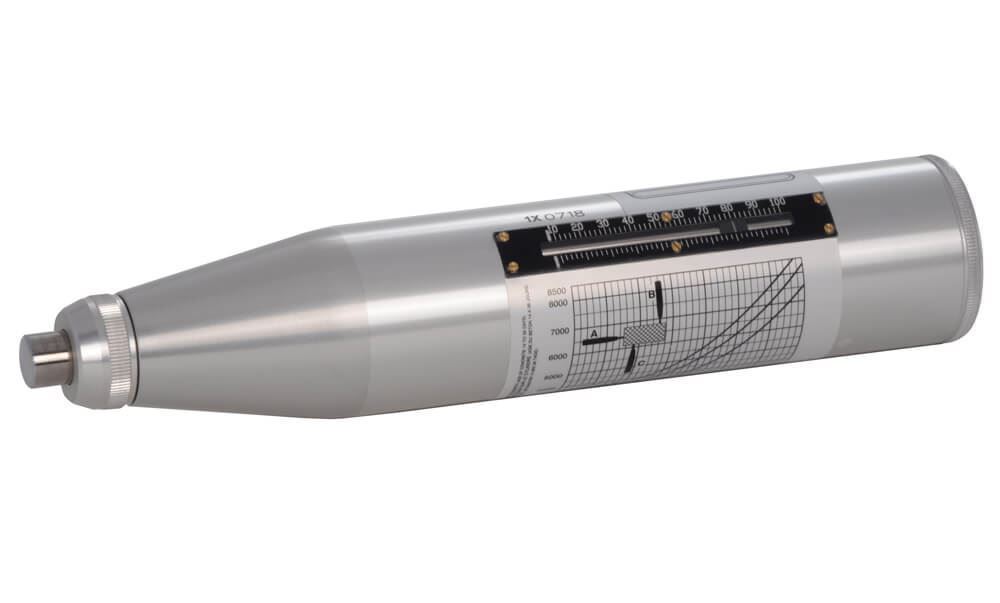

Schmidt hammer

Schmidt hammer หรือที่เรียกว่า Swiss hammer หรือ rebound hammer หรือ concrete hammer test เป็นอุปกรณ์สำหรับวัดคุณสมบัติความยืดหยุ่นหรือความแข็งแรงของคอนกรีตหรือหิน โดยส่วนใหญ่เป็นความแข็งผิวและความต้านทานการเจาะ มันถูกคิดค้นโดย Ernst Heinrich Wilhelm Schmidt วิศวกรชาวสสวิตเซอร์แลนด์

Rebound hammer ของมวลสปริงที่กระทบกับพื้นผิวของตัวอย่าง Rebound hammer ด้วยพลังงานที่กำหนด การสะท้อนกลับขึ้นอยู่กับความแข็งของคอนกรีตและวัดโดยอุปกรณ์ทดสอบ โดยอ้างอิงจากแผนภูมิการแปลง ค่าการสะท้อนกลับสามารถใช้กำหนดกำลังรับแรงอัดของคอนกรีตได้ เมื่อทำการทดสอบ ค้อนควรจับที่มุมฉากกับพื้นผิว ซึ่งจะทำให้เรียบและเรียบ การอ่านค่าการสะท้อนกลับจะได้รับผลกระทบจากการวางแนวของRebound hammer : เมื่อใช้ในทิศทางขึ้น (เช่น ที่ด้านล่างของแผ่นพื้นแบบแขวน) แรงโน้มถ่วงจะเพิ่มระยะการสะท้อนกลับของมวล และในทางกลับกันสำหรับการทดสอบบนพื้น แผ่นพื้น การวัด Rebound hammer อยู่ในมาตราส่วนตั้งแต่ 10 ถึง 100

Schmidt hammer มีจำหน่ายจากผู้ผลิตในช่วงพลังงานที่แตกต่างกัน รวมถึง (i) พลังงานกระแทกประเภท L-0.735 นิวตัน (ii) พลังงานกระแทกประเภท N-2.207 นิวตันเมตร และ (iii) พลังงานกระแทกประเภท M-29.43 นิวตัน

การทดสอบยังไวต่อปัจจัยอื่นๆ:

ก่อนที่จะทำการทดสอบ Schmidt hammer ควรได้รับการสอบเทียบโดยใช้ทั่งทดสอบสอบเทียบที่จัดทำโดยผู้ผลิต ควรอ่านค่า 12 ค่า โดยลดค่าสูงสุดและต่ำสุด จากนั้นจึงนำค่าเฉลี่ยของค่าที่เหลือทั้งหมด 10 รายการ วิธีการทดสอบนี้จัดประเภทเป็นทางอ้อม เนื่องจากไม่ได้ให้การวัดความแข็งแรงของวัสดุโดยตรง เป็นเพียงการบ่งชี้ตามคุณสมบัติของพื้นผิว และด้วยเหตุนี้จึงเหมาะสำหรับการเปรียบเทียบระหว่างตัวอย่างเท่านั้น

วิธีการทดสอบคอนกรีตนี้อยู่ภายใต้มาตรฐาน ASTM C805 มาตรฐานยุโรปสำหรับการทดสอบคอนกรีตในโครงสร้างคือ EN 12504-2 ASTM D5873 อธิบายขั้นตอนการทดสอบหิน
