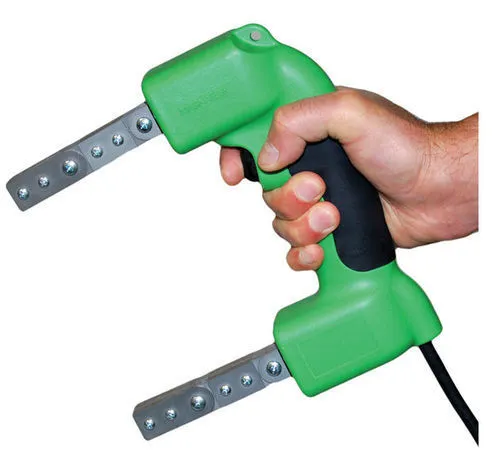

Magnetic Yoke

Magnetic Yoke คืออุปกรณ์ที่ใช้สร้างสนามแม่เหล็กเพื่อทดสอบข้อบกพร่องในชิ้นงานโลหะด้วยวิธี Magnetic Particle Testing (MT) ซึ่งเป็นหนึ่งในกระบวนการตรวจสอบโดยไม่ทำลาย (Nondestructive Testing - NDT) ที่นิยมใช้ในอุตสาหกรรม เช่น การผลิต, การซ่อมบำรุง, และการตรวจสอบโครงสร้างเหล็ก

หลักการทำงาน

1. การสร้างสนามแม่เหล็ก
   Magnetic Yoke จะสร้างสนามแม่เหล็กโดยใช้กระแสไฟฟ้าหรือแม่เหล็กถาวรที่ขั้วปลายสองข้าง (ขา) ของ Yoke

2. การตรวจสอบข้อบกพร่อง

   • ชิ้นงานที่เป็นโลหะจะถูกสร้างสนามแม่เหล็ก
   • หากชิ้นงานมีรอยแตกหรือข้อบกพร่อง (ที่ผิวหรือใต้ผิวเล็กน้อย) จะเกิดความผิดปกติในสนามแม่เหล็ก
   • ผงแม่เหล็กที่โปรยลงบนชิ้นงานจะสะสมบริเวณข้อบกพร่อง ทำให้สามารถมองเห็นและระบุตำแหน่งของปัญหาได้

คุณสมบัติของ Magnetic Yoke

1. วัสดุและการออกแบบ

   • มักทำจากวัสดุที่เป็นแม่เหล็กไฟฟ้าหรือแม่เหล็กถาวร
   • มีขา Yoke ที่ปรับระยะได้เพื่อรองรับชิ้นงานขนาดต่าง ๆ

2. ประเภทของ Magnetic Yoke

   • Electromagnetic Yoke: ใช้กระแสไฟฟ้าในการสร้างสนามแม่เหล็ก
   • Permanent Magnetic Yoke: ใช้แม่เหล็กถาวร สะดวกสำหรับงานที่ไม่ต้องการแหล่งพลังงาน

3. การเคลื่อนย้ายและใช้งาน

   • Portable (แบบพกพา) เหมาะสำหรับการตรวจสอบในสถานที่

การใช้งาน

• ตรวจสอบรอยแตกที่ผิวของชิ้นส่วนโลหะ เช่น แผ่นเหล็ก, ท่อ, หรือชิ้นส่วนโครงสร้าง
• ใช้ในอุตสาหกรรมต่าง ๆ เช่น การผลิตยานยนต์, อุตสาหกรรมก่อสร้าง, การซ่อมบำรุงเครื่องจักร และอุตสาหกรรมพลังงาน

ข้อดี

1. ง่ายต่อการใช้งาน: Portable และสะดวกในการตรวจสอบภาคสนาม
2. แม่นยำ: ตรวจพบรอยแตกร้าวที่เล็กมากและไม่สามารถมองเห็นด้วยตาเปล่า
3. รวดเร็ว: ให้ผลลัพธ์ทันทีหลังการทดสอบ

ข้อจำกัด

• ใช้ได้เฉพาะกับวัสดุที่มีคุณสมบัติเป็นแม่เหล็ก (Ferromagnetic materials) เช่น เหล็กและนิกเกิล
• ไม่สามารถตรวจสอบข้อบกพร่องที่อยู่ลึกเกินกว่าความหนาของสนามแม่เหล็กได้

Magnetic Yoke เป็นอุปกรณ์สำคัญในงานตรวจสอบโครงสร้างที่ต้องการความปลอดภัยสูง เช่น อุตสาหกรรมการบิน การก่อสร้างสะพาน หรือการตรวจสอบท่อส่งน้ำมัน เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นจากข้อบกพร่องในวัสดุ!
