การทดสอบหากำลังอัดคอนกรีตโดยใช้เครื่อง Schmidt Rebound Hammer
6 ปีที่ผ่านมา

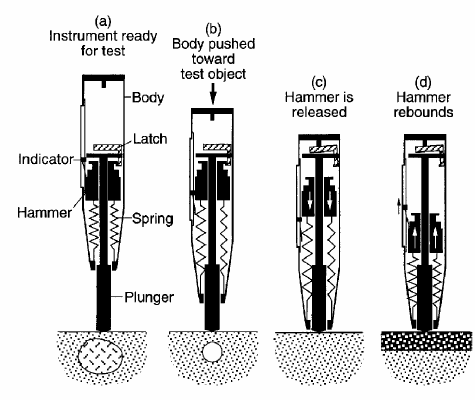

การทดสอบหากำลังอัดของคอนกรีตมีหลากหลายวิธี มีทั้งแบบทำลายชิ้นงาน และไม่ทำลายชิ้นงาน ในส่วนของการทดสอบหากำลังอัดคอนกรีตโดยใช้เครื่อง Schmidt Rebound Hammer นั้นเป็นการทดสอบแบบไม่ทำลาย (NDT; Non-Destructive Testing) ถูกคิดค้นโดยวิศวกรชาวเยอรมัน ในปี 1948 อาศัยหลักการสะท้อนกลับของมวลสปริง โดยค่าที่แสดงใน Indicator จะเรียกว่าค่า Rebound Number และนำไปเปิดตารางเพื่อเทียบหาค่า Compressive Strength ต่อไป กระบวนการนี้อ้างอิงตามมาตรฐาน American Society for Testing and Materials (ASTM) C805
การทดสอบหากำลังอัดของคอนกรีต โดย Schmidt Rebound Hammer เป็นวิธีที่นิยมใช้อย่างแพร่หลายในปัจจุบัน เนื่องจากเป็นวิธีที่สะดวกและรวดเร็วในการเก็บข้อมูล แต่ก็มีข้อจำกัดเรื่องพื้นผิววัสดุจำเป็นต้องมีผิวเรียบและมีความหนาอย่างน้อย 10 เซนติเมตร
ขั้นตอนการทดสอบ
1. ตรวจสอบสภาพพื้นผิวที่จะทําการตรวจสอบ โดยพื้นผิวที่ทําการทดสอบต้องขัดให้เรียบ เนื่องจาก พื้นผิวที่โค้งนูนจะให้ค่า Rebound Number ต่ํากว่า และพื้นผิวที่เว้าจะให้ค่า Rebound Number สูงกว่า
2. กําหนดตําแหน่งทดสอบ 16 จุด ซึ่งแต่ละจุดต้องห่างกนอย่างน้อย 30 มม. ดังแสดงในรูป
3. ทําการทดสอบด้วย Rebound Hammer ในทิศทางตั้งฉากกับพื้นผิวที่ทําการทดสอบ พร้อมบันทึกค่า Rebound Number และทิศทางที่ใช้ในการกดโดยมี 4 ทิศทางคือ ทิศทางกดขึ้น ทิศทางกดลง ทิศทางกดในแนวราบ และทิศทางกดในแนวเอียงทํามุม 45° กับแนวราบ ในการทดสอบจะต้องกดให้ หัว Plunger ของ Rebound Hammer กระแทกกับพื้นผิวของคอนกรีตทดสอบจนสุดปลาย Plunger กระทั่งเกิดเสียงกระแทกภายใน Rebound Hammer และปรากฏค่า Rebound Number ขึ้น
4. เฉลี่ยค่า Rebound Number ทั้ง 16 ค่า และตรวจสอบค่า Rebound Number ทุกค่า ต้องแตกต่างจากค่าเฉลี่ยไม่เกินกว่า ±7 หากข้อมูลที่ได้จากการทดสอบมีค่า Rebound Number แตกต่างจากค่าเฉลี่ยมากกว่า ±7 จะถือว่าข้อมูลของค่า Rebound Number ที่ได้จากการทดสอบครั้ง
นั้นไม่สามารถนำมาคำนวณค่าเฉลี่ยของข้อมูลได้ ต้องทำการทดสอบใหม่เพิ่มเติม โดยต้องเปลี่ยนพื้นผิวที่ทำการทดสอบใหม่ และห่างจากตำแหน่งที่ได้ทำการทดสอบไปแล้วอย่างน้อย 30 มม. จนกว่าทุกค่ามีค่าไม่เกินกว่าค่าเฉลี่ย ±7

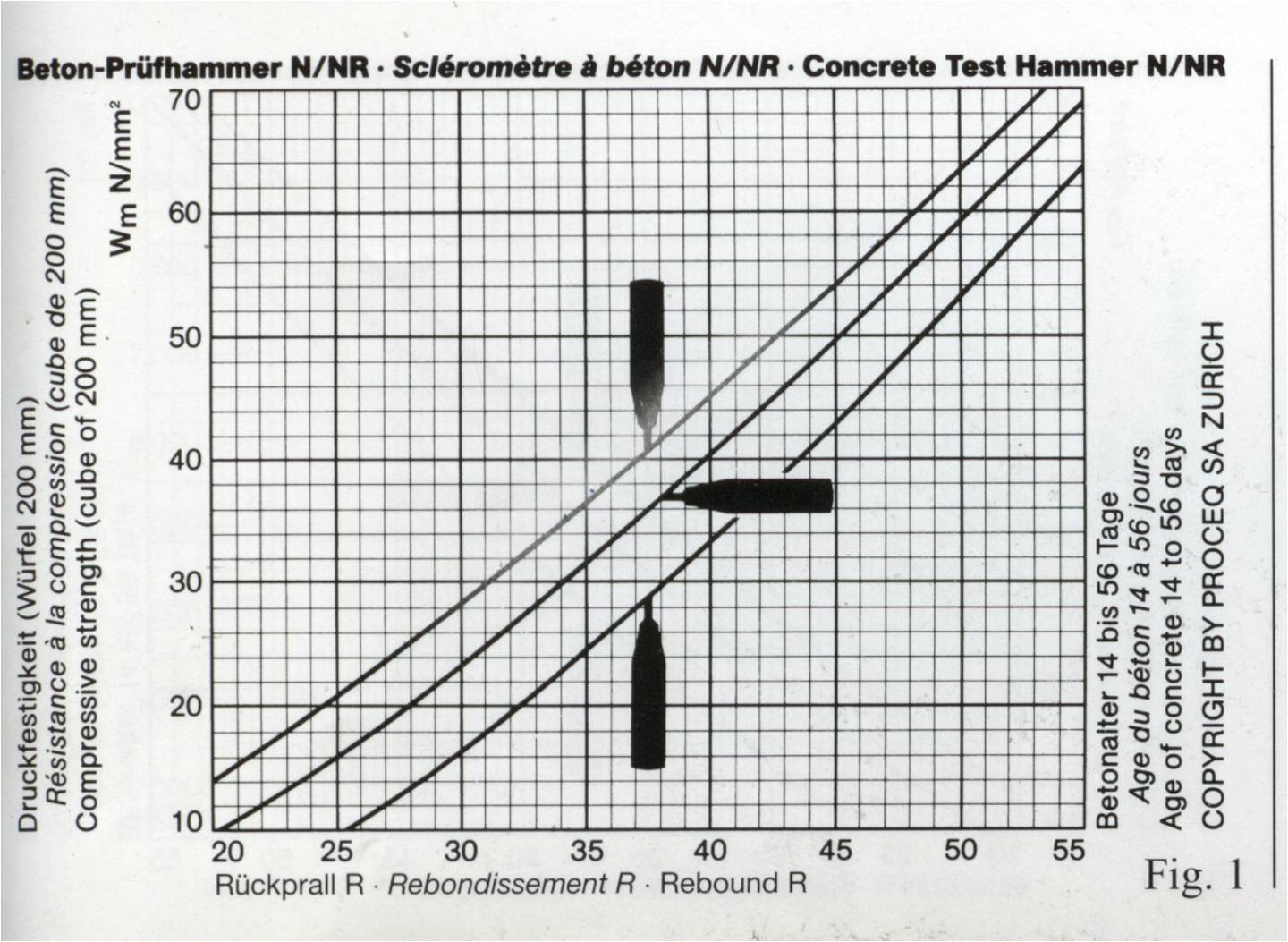

5. นำค่าเฉลี่ยของ Rebound Number และทิศทางที่ใช้ในการทดสอบมาแปลงเป็นค่ากำลังอัดของคอนกรีต (Compressive Strength) โดยเทียบกับกราฟแสดงความสัมพันธ์ระหว่าง Compressive Strength กับ Rebound Number
5. นำค่าเฉลี่ยของ Rebound Number และทิศทางที่ใช้ในการทดสอบมาแปลงเป็นค่ากำลังอัดของคอนกรีต (Compressive Strength) โดยเทียบกับกราฟแสดงความสัมพันธ์ระหว่าง Compressive Strength กับ Rebound Number
http://pirun.kps.ku.ac.th/~b5024005/Rebound%20Hammer.pdf
